Cómo conectar un sistema de control de acceso ZKTeco
Aprende paso a paso la instalación correcta de tu sistema de control de acceso. Configuración profesional para México y Latinoamérica.
Elementos básicos de un sistema de control de acceso
Fuente de poder
La mayoría de los equipos y dispositivos compatibles con la marca ZKTeco usan un voltaje de corriente directa (CD) de 12 volts. Las fuentes de poder más pequeñas de 12 volts pueden proveer una corriente hasta de 3 amp. y no tienen capacidad para conectarles una batería.
Las fuentes de poder medianas y grandes ya tienen capacidad de usar una batería tipo acumulador. Además de proveer de 4 a 8 contactos o canales, con capacidad 1 amp por canal. Nuestra sugerencia es usar un canal para el equipo identificador y otro para la contrachapa.
Equipo o dispositivo identificador
El equipo identificador suele ser de uno de los dos tipos más usados: lector de tarjetas de proximidad con teclado o un reloj checador digital con control de acceso.
Estos dispositivos son el corazón del sistema, encargados de validar las credenciales y enviar la señal de apertura cuando la identificación es exitosa.
Contrachapa
La contrachapa puede ser de uno de dos tipos: para chapas normales y electroimán.
Para chapas normales: Tiene un contacto normalmente abierto para abrir un mecanismo de cierre, de tal forma que cuando se alimenta con una fuente de poder, abre el mecanismo. Si se queda sin energía eléctrica, el dispositivo queda cerrado.
Electroimán: Tiene un contacto normalmente cerrado, debe estar energizado para conservarse cerrado. Sin energía eléctrica la contrachapa se queda abierta.
¿Cómo conectar una contrachapa para chapa normal?
Los contactos de la contrachapa no tienen polaridad. Sigue estos pasos para una instalación correcta:
El positivo de la fuente a uno de los contactos de la contrachapa
El otro contacto lo conectaremos al contacto COM del dispositivo identificador
Finalmente el contacto NO del dispositivo al negativo de la fuente

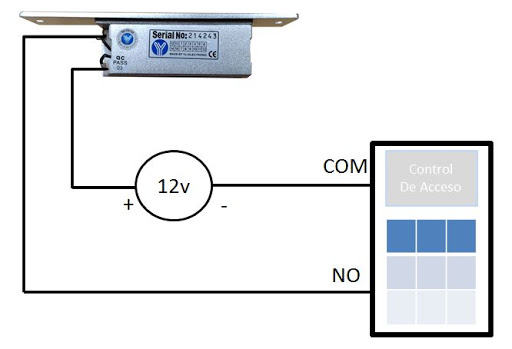

Esquema de conexión para chapa normal

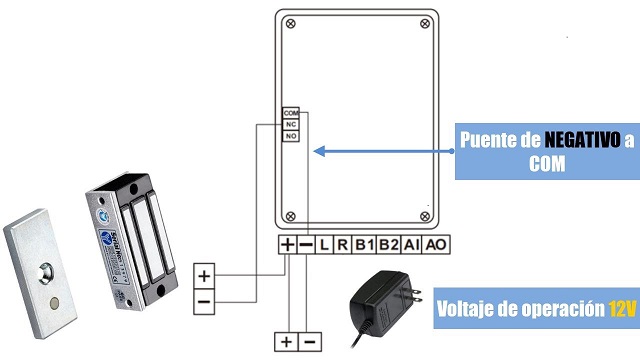

Esquema de conexión para electroimán
¿Cómo conectar una contrachapa tipo electroimán?
El electroimán sí tiene polaridad, cuenta con un contacto positivo (+) y uno negativo (-).
El positivo (+) al positivo de la fuente
El negativo (-) al COM del dispositivo identificador
Finalmente el contacto NC del dispositivo al negativo (-) de la fuente
Equipos ZKTeco certificados
Descubre nuestra selección de relojes checadores y sistemas de control de acceso con garantía oficial en México.
Ver productos ZKTeco →
Preguntas frecuentes sobre control de acceso ZKTeco
¿Qué voltaje utilizan los equipos ZKTeco?
La mayoría de los equipos ZKTeco utilizan 12V de corriente directa (CD). Es importante verificar las especificaciones de cada modelo antes de la instalación.
¿Cuál es la diferencia entre chapa normal y electroimán?
La chapa normal requiere energía para abrir (abre al recibir corriente), mientras que el electroimán requiere energía para mantener cerrado (abre al perder corriente).
¿Necesito una fuente de poder con respaldo de batería?
Recomendamos fuentes con capacidad de batería acumuladora para garantizar el funcionamiento del sistema durante cortes de energía eléctrica.
¿Puedo instalar yo mismo el sistema de control de acceso?
Recomendamos que la instalación sea realizada por personal técnico calificado para garantizar el correcto funcionamiento y la seguridad del sistema.
